Produktdetaljer

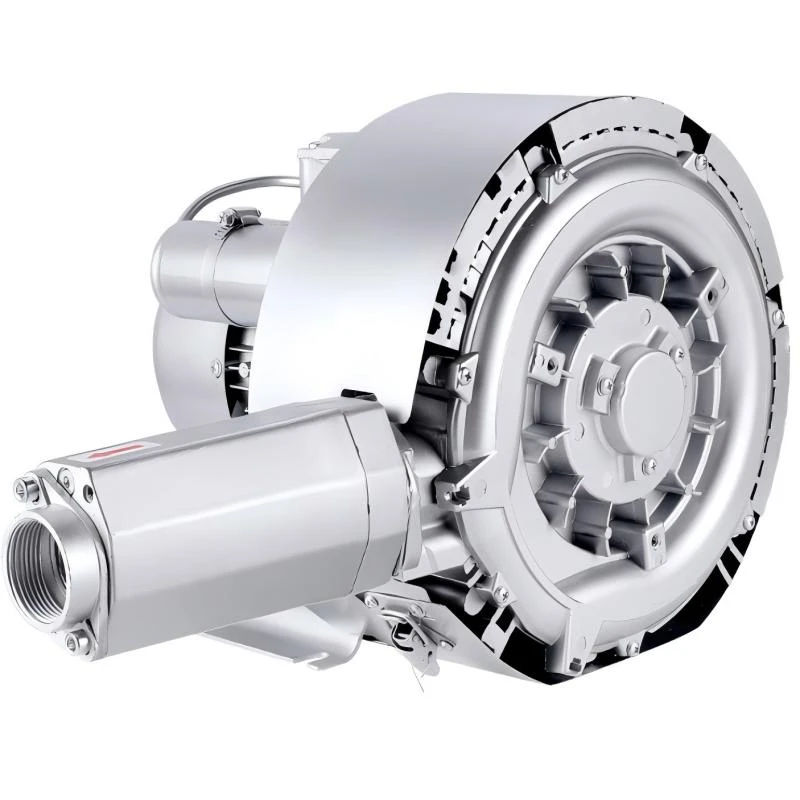

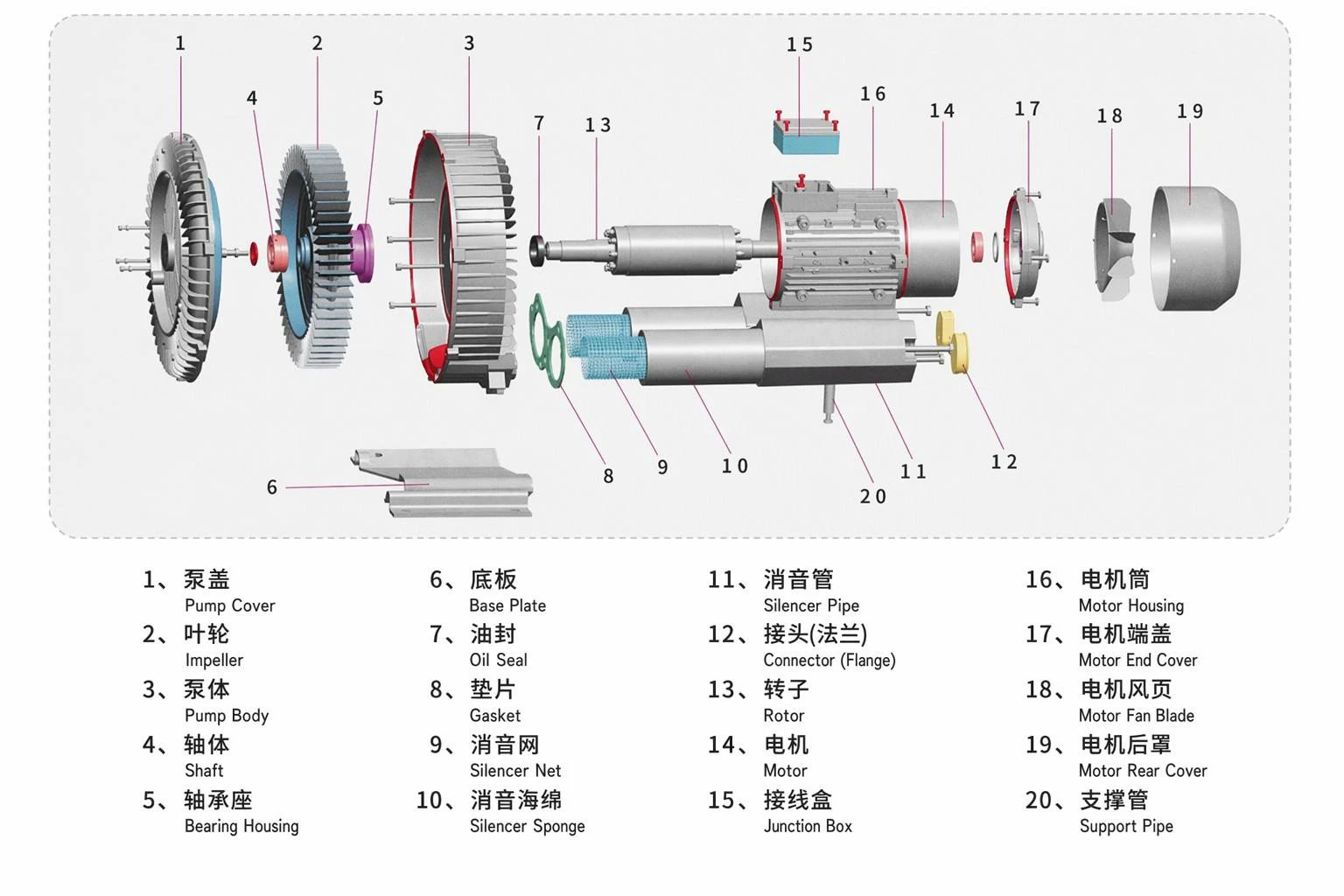

Fotografierna på tvåstegs Vortex-fläktaluminiumhuset visar upp 2XGB 720HH57, den mest kraftfulla modellen i serien, som levererar 7,5 kW effekt genom en dubbel-impellercykel inuti ett aluminiumhölje av flyg-kvalitet. Verkliga-bilder fångar hela enheten från främre, bakre och vinklade perspektiv, och framhäver de gängade flänsanslutningarna med stor-diameter och det omfattande radiella och längsgående kylflänsnätverket som avleder värme under kontinuerlig-drift. Illustrationer av inre struktur visar de dubbla pumphjulen monterade i serie på en delad axel, den rena kopparspiralmotorns lindning med dess distinkta ljusa kopparutseende och den tätade lagerenheten klassad för 180 grader Celsius. Materialdetaljer närbilder-dokumenterar den fosfaterade elektrostatiska sprayen-målade ytfinishen, packningens-förseglade pumpkroppsfogen, ljuddämparkanalens täta ljudabsorberande-svamp och den kraftiga-svetsade stålbottenplattan. Specifikationstabellen bekräftar 320 kubikmeter per timme luftflöde, -440 mbar vakuum och 570 mbar kompression vid 50 Hz från en enhet som väger 73 kilogram. Applikationsbilder illustrerar fläkten som används i industriella dammuppsamlingssystem, centraliserad skrotåtervinning i textil- och maskinverkstäder och fabriksgolvrengöring. Tvåstegs vortexfläktaluminiumhölje ger maximal pneumatisk kraft med strukturell hållbarhet till krävande tillverkningsmiljöer över hela världen.
Parametertabell för dubbla impeller virvelfläktar och förklaring av kompletta maskininstallationsmått
- Tabell för prestandaparameter för dubbla impeller vortexfläktar
|
Produktnamn |
2XGB 720HH47 dubbelstegs Vortex luftpump |
|
Frekvens |
50Hz / 60Hz |
|
Nominell effekt |
5,5 kW / 6,3 kW |
|
Utspänning |
345-415Δ600-720Y / 380-480Δ660-720Y |
|
Märkström |
13.3/7.7 Y / 13.3/7.7 Y |
|
Max luftflöde |
320 m³/h / 385 m³/h |
|
Max vakuum |
-440 mbar / -440 mbar |
|
Max tryck |
500 mbar / 500 mbar |
|
Buller |
73 dB(A) / 76 dB(A) |
|
Vikt |
66 kg |
- Förklaring av monteringsmått för dubbla impeller virvelfläktar
Introduktion till tillämpningsscenarier
Att upprätthålla ett snyggt fabriksgolv är avgörande för säkerheten och maskinernas drifttid. Våra blåsmaskiner är hjärtat i "industriella dammuppsamlingssystem", som ger det ihållande sug som krävs för att extrahera hårrester, metallspån och plastrester från bearbetningsanläggningar. Detta skyddar känsliga växlar från nötande damm och förhindrar ansamling av brännbart material. För återvinning av skrot används fläkten för att "blåsa bort pappersremsor och tygklipp" i centraliserade uppsamlingsbehållare. Med en 100 % koppar-trådsmotor och flygaluminiumskal är enheten byggd för kontinuerlig industriell drift dygnet runt. Oavsett om den används för lokalt sug vid maskinhuvudet eller centraliserad verkstadsrengöring, ger denna fläkt en kraftfull, pålitlig lösning.
Anpassat arbetsflöde för bearbetning
Förpackning och transport

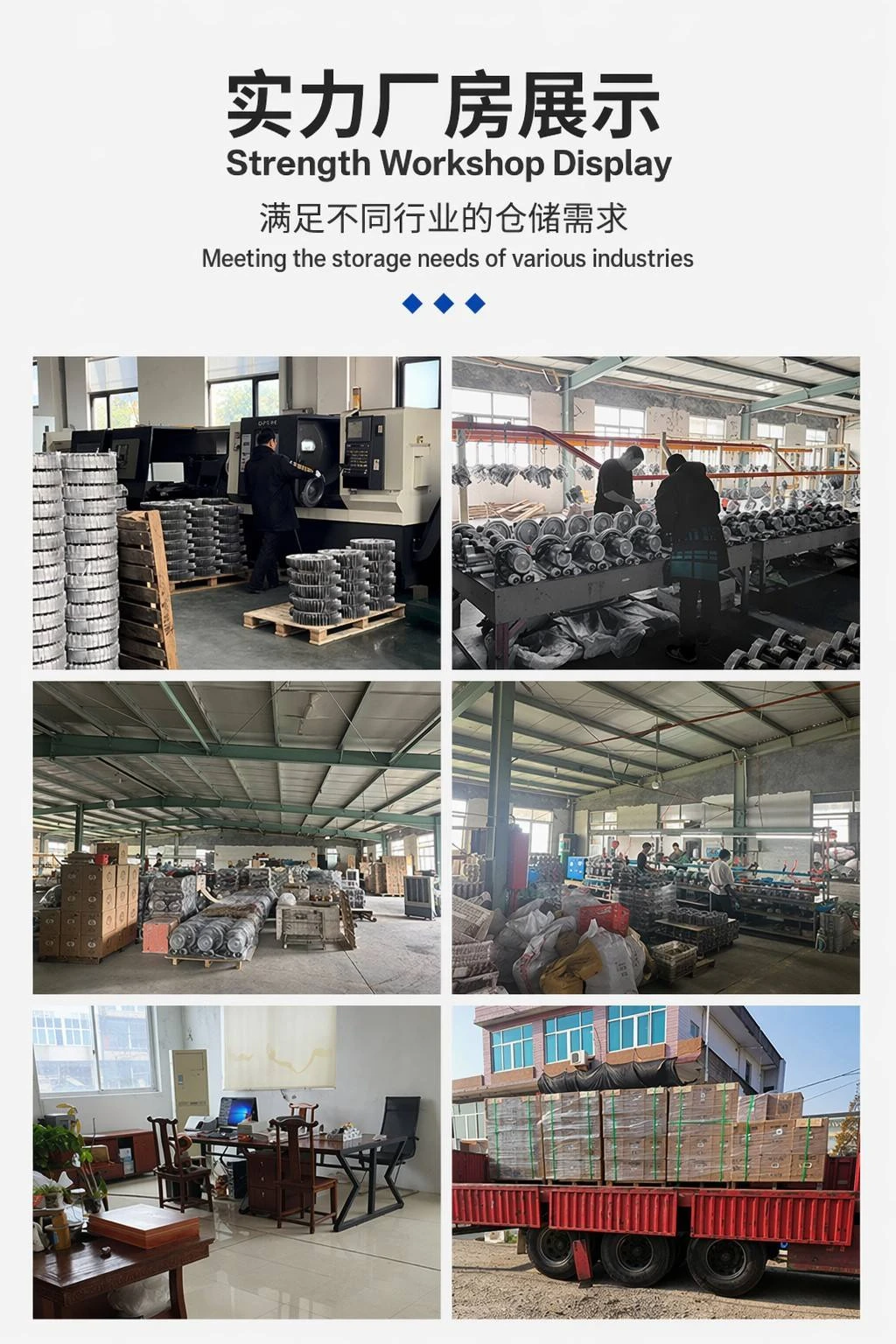

Fabriksintroduktion
FAQ
1. F: Varför har husen så många fenor?
S: Dessa fenor maximerar ytarean för luftkylning, vilket är avgörande för att upprätthålla låga driftstemperaturer.
2. F: Är aluminiumlegeringen ADC12 eller liknande kvalitet?
S: Vi använder hög-kiselaluminiumlegeringar som liknar ADC12 för utmärkt gjutflytande och strukturell styrka.
3. F: Expanderar höljet sig mycket när det är varmt?
S: Nej, legeringen är vald för låg termisk expansion för att upprätthålla snäva spelrum mellan pumphjulet och skalet.
4. F: Är insidan av pumphuset belagt?
S: Standardfinishen är precisionsbearbetad-aluminium för att säkerställa maximal luftflödeseffektivitet.
5. F: Klarar höljet en inre överspänning på 600 mbar?
S: Ja, sprängtrycket i våra hus är flera gånger högre än det maximala nominella driftstrycket.
6. F: Hur är pumpkroppen ansluten till motorn?
S: Via ett precisions-bearbetat lagerhus som säkerställer perfekt inriktning av axeln och pumphjulen.
7. F: Är den bakre fläkten tillräckligt kraftfull för tropiska klimat?
S: Ja, fläkten är dimensionerad för att ge tillräckligt med luftflöde över motorn även i 45-50 graders omgivningstemperatur.
8. F: Är monteringsfötterna en del av huvudgjutgodset?
S: Nej, de är vanligtvis en del av den kraftiga-basplattan av stål för att möjliggöra bättre vibrationsisolering.
9. F: Är kopplingsboxen vattentät-?
S: Ja, den är packnings-förseglad och använder professionella glands för att uppfylla IP55-skyddsstandarden.
10. F: Kan jag måla fläkten i en annan färg själv?
S: Ja, men undvik att måla över kylflänsarna eller namnskylten, eftersom detta påverkar värmeavledningen.
